一看便懂的自锁和互锁接线方法

一看便懂的自锁和互锁的接线方法。

自锁互锁要分清，单向控制按扭中，自锁常开触点接，双向控制按扭中，互锁常闭触点接，接触器有正反转，电路竟争须提防，接好互锁防短路，安全运行最可靠，自锁启停控制用，无自锁启动不运行，自锁接线不能缺，常开触点启动按，两线并联才管用。

自锁有几种接线方式

直接连接

　　1314号为常开触点，也就是我们所要使用的自锁触点，首先火线进入按钮，开关另一端接入交流接触器的线圈，交流接触器的另一个线圈接入零线，然后从开关的两端并联出一根线，接入1314号接线端，这样一个自锁电路就连接好了。

　　二、借用辅助触点

　　这款交流接触器的上表面是由卡扣，这种卡扣是可以增加辅助触点的，我们可以使用辅助触点来连接自锁电路，原理和上面第一种方法的原理相同，只要把交流接触器上面的常开触点并联到启动按钮上，只锁电路就连接完成。

　　三、直接使用转换开关

　　现在很多都不使用自锁电路，而是用一种开关来代替，这种开关就是按下去不回弹，一直保持着开启的状态，这样在一个自锁电路中也可以省去停止按钮，唯一的缺点就是这种开关一定要选用质量比较好的，不然会一直烧毁开关就要一直更换.

　　上面三种就是交流接触器，一般使用的自锁连接方法，也是这款交流接触器所能使用的三种自锁方法，当然我们在进入电源的时候，一定要分清楚交流接触器线圈的电压，避免出现电压值不足，接触器不工作的情况。

自锁电路按钮怎么接

自锁电路按钮，也称为自锁开关或自复位开关，是一种带有保持功能的按钮，按下后能够自动保持闭合状态，再次按下则会断开。接线时，通常需要两个触点：一个常开触点（NO,Normally Open）和一个常闭触点（NC, Normally Closed）。以下是自锁电路按钮的基本接线步骤：

1. 断电：在接线前务必确保电源已断开，以防触电危险。

2. 确定线路：确定控制线路和电源线路。自锁按钮通常用于控制负载，如电机启停。

3. 连接电源：将电源线路直接接到按钮的一个触点（常开或常闭）。

4. 连接控制线路：从按钮的另一触点引出一条线作为控制线路，连接到需要控制的设备或继电器。

5. 形成回路：当按钮未按下时，电路是断开的（常闭触点除外）。按下按钮时，常开触点闭合，常闭触点断开，从而使得电流流过控制线路，使负载工作。

6. 自锁功能：按钮内部通常有一个辅助接点，当按钮被按下后，这个辅助接点会保持闭合状态，即使松开按钮，电路仍然保持闭合状态，实现自锁。再次按下按钮时，辅助接点断开，控制线路断电，负载停止工作。

7. 测试：完成接线后，重新通电并进行测试，确保按钮按压和释放都能正常控制负载的启停。

请注意，具体的接线方式可能会根据按钮的类型、负载的性质以及控制系统的要求有所不同。在实际操作前，应仔细阅读按钮及相关设备的接线图和说明书，必要时请咨询专业电气工程师。安全第一，确保所有操作符合当地的电气规范和安全标准。

接触器自锁怎么接线

1.

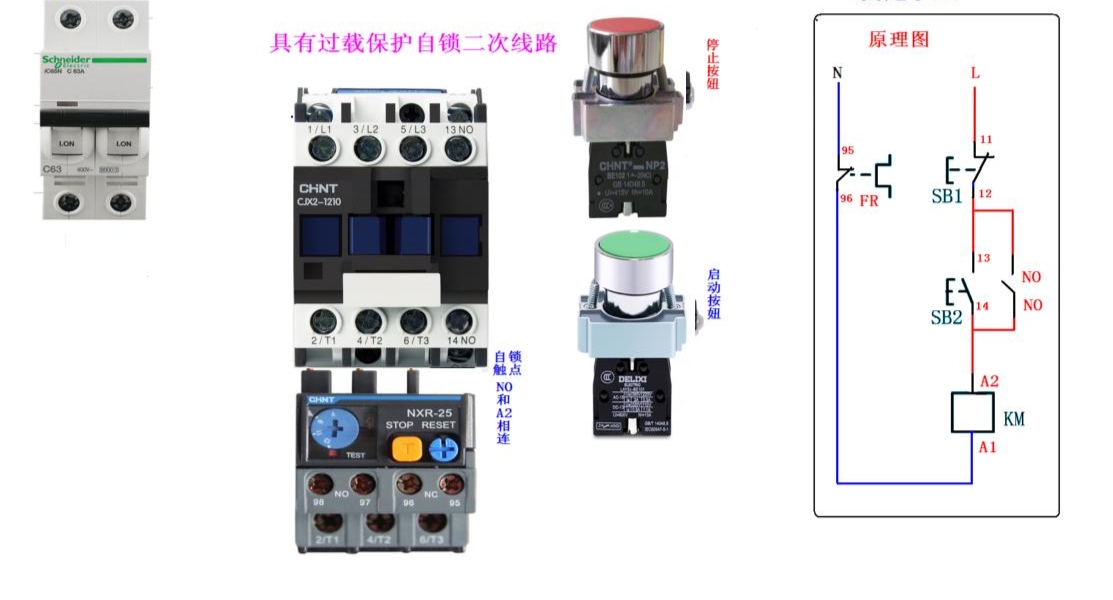

接触器自锁电路用到的电气元件有，断路器；接触器；热继电器；停止按钮；启动按钮。电路控制电压220V。

电路图接线步骤，零线进热继电器常闭触点（95-96）,零线进95触点。

2.

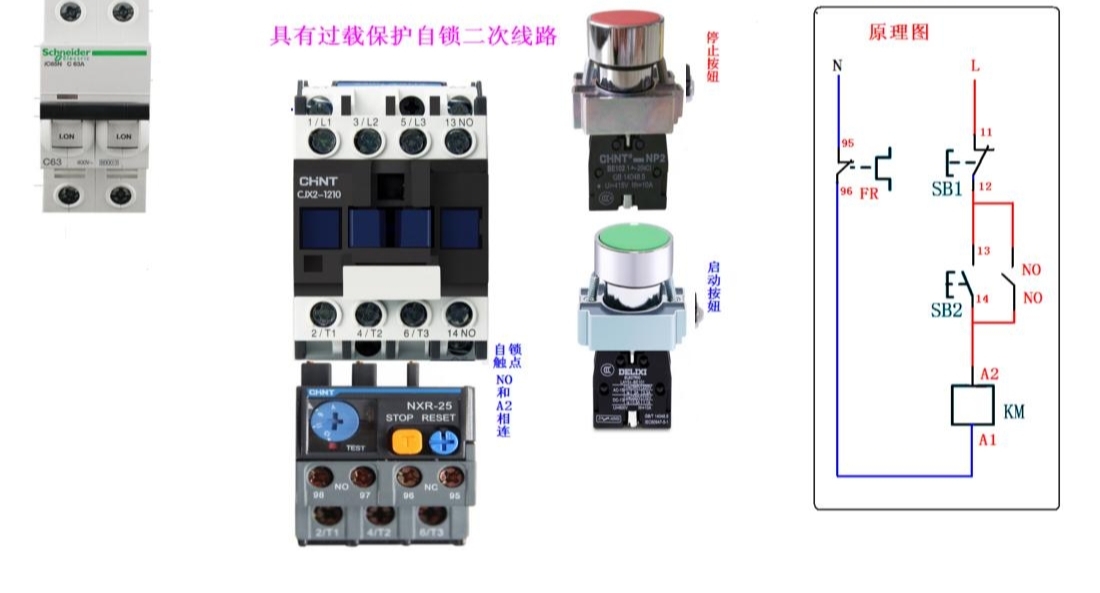

96触点出来进接触器线圈A1，这里电路图跟实物图一样。为了更好让大家看清楚原理。

3.

断路器火线出来进停止按钮常闭触点，电路图中L进按钮SB1常闭，电路中红色按钮代表停止，绿色代表启动。

自锁电路控制回路怎么接线

自锁电路控制回路是一种常见的电气回路，它通过一个常开触点保持电路的通电状态，而当常开触点闭合时，电源通过接触器触点向负载供电，同时接触器自锁触点也闭合，保持接触器线圈一直通电，从而维持电路的通电状态。以下是一种常见的自锁电路控制回路的接线方法：
1. 将电源连接到接触器的电源输入端，并确保电源电压与接触器额定电压匹配。
2. 将接触器的负载输入端连接到负载（如电机、灯泡等）上。
3. 将接触器的自锁触点连接到电源输出端上。
4. 将接触器的控制触点连接到开关或按钮等控制设备上。
5. 当开关或按钮被按下时，接触器线圈通电，引起接触器触点闭合，从而向负载供电。同时，接触器的自锁触点也闭合，保持接触器线圈一直通电，从而维持电路的通电状态。
6. 当开关或按钮被释放时，接触器线圈断电，引起接触器触点断开，从而切断向负载供电的电流。同时，接触器的自锁触点也断开，解除自锁状态。
需要注意的是，在接线过程中应确保各线路之间的连接牢固，避免出现虚接、漏接等现象。同时，也需要注意安全操作，避免触电等危险情况的发生。

自锁电路控制回路是指通过电路自身的反馈作用，在一次电信号输入后，可以一直保持输出状态的电路。在接线时，需要将输入信号与自身反馈信号连接起来，形成一个闭合的回路。

具体来说，输入信号需要连接到继电器的控制端，同时继电器的输出端需要与自身的反馈端相连。这样，在输入信号驱动下继电器闭合，同时又将继电器的输出信号回馈回继电器的控制端，使得继电器一直保持闭合状态。

对于其他控制元件如按钮等，同样需要接到控制端，以实现对自锁电路的控制。

自锁电路是电路中的一种，一旦按下开关，电路就能够自动保持持续通电，直到按下其它开关使之断路为止。在电路中，自锁电路控制回路由两部分组成：启动电路和自锁电路。以下是一个简单的自锁电路控制回路的接线方法：

1. 准备所需的元件：一个开关（SW1）、一个继电器（K1）、一个电源（VCC）、一个负载（RL）。

2. 将电源（VCC）连接到继电器（K1）的线圈端口（通常标有“+”和“-”）。

3. 将负载（RL）连接到继电器（K1）的常开触点（NO）。

4. 将开关（SW1）的一端连接到电源（VCC），另一端连接到继电器（K1）的控制端口（通常标有“CO”或“COM”）。

电路自锁线路怎么接

电路自锁线路可以通过控制回路中的交流接触器的常开触点与启动按钮并联，实现自锁功能。

在三相电机的主电路中，依次连接断路器、熔断器、交流接触器、热过载继电器和电机等设备，控制电路中，将三个主电路的熔断器再分出两条线接控制电路的熔断器，其中一个熔断器的出线接交流接触器的线圈A1，另一个线圈的接点A2接的自身的常开点，线圈A2接点分出一条线接的启动按钮的常开点，常开点出线接的停止按钮的常闭一端，启动按钮的常开点的出线分出一条线接的交流接触器的辅助常开点的另一端，然后停止按钮的常闭点的出线接的热过载继电器的常闭点，最后交流接触器的线圈串热过载继电器的常闭点。

电路自锁线路是一种保护电路安全的措施,当电路出现异常时,可以自动切断电源,避免电路过载、短路等危险情况。接线方法如下:

1. 确定自锁线路的类型:根据电路负载类型和保护要求,选择适合的自锁线路类型。常见的自锁线路类型有热敏电阻自锁线路、温度传感器自锁线路、电流自锁线路等。

2. 连接自锁线路:将自锁线路的一端连接到电路的输入端,另一端连接到电路的输出端。在连接时,需要注意线路的极性和电路的负载类型匹配,以确保自锁线路能够正常工作。

3. 确定自锁线路的触发条件:根据电路的特性和保护要求,确定自锁线路的触发条件,例如温度过高、电流过大等。在确定触发条件时,需要考虑到电路的正常工作和保护要求之间的平衡。

4. 安装指示灯或蜂鸣器:为了提醒用户自锁线路已经启动,可以在自锁线路的输出端安装指示灯或蜂鸣器。当自锁线路启动时,指示灯会亮起或蜂鸣器会发出声音,提醒用户注意。

5. 测试自锁线路:接线完成后,需要对自锁线路进行测试,以确保其能够正常工作。测试方法可以是手动触发自锁线路,观察电路是否能够及时切断电源;也可以是通过模拟电路负载,检测自锁线路是否能够在负载异常时及时启动。

在接线过程中,需要注意安全,避免触电和短路等危险情况。如果不熟悉电路接线,建议请专业人员进行操作。

电路自锁线路是一种常用于开关电路的设计，它可以在一次开关操作后将电路保持在开启或关闭状态，从而实现自锁的效果。

要接线，首先需要一个双刀双掷开关，其中两个刀片分别与电源正负极相连，另外两个刀片分别与需要自锁的电器设备的正负极相连。

然后，将一个电阻与其中一个刀片相连，再将一个电容与另一个刀片相连，最后将这两个元件的另一端分别与电源的负极相连。

通过这样的接线方式，当开关切换到一个位置时，电容会充电并导致电容电压升高，当切换到另一个位置时，电容会通过电阻放电，导致电容电压降低，从而实现自锁的功能。

自锁电路怎么接

1 自锁电路的接法是将输出端与输入端相连，形成一个反馈回路。
2 自锁电路的原理是通过反馈回路使得输出保持在特定状态，一旦输入信号改变，会触发电路重新锁定到新的状态。
3 自锁电路常用于数字电路中，可以实现存储和保持特定的逻辑状态，例如在计算机中用于存储数据或控制信号。
4 自锁电路的接法可以根据具体的电路设计和需求来确定，常见的接法包括使用触发器、门电路或者集成电路等。
5 自锁电路的接法需要注意电路的稳定性和可靠性，同时还需要考虑电路的功耗和响应速度等因素。

自锁电路是一种常用的电路设计，用于实现电路的自动锁定功能。接线方法如下：

首先，将一个开关连接到电源的正极，另一个开关连接到电源的负极。

然后，将两个开关的另一端连接到一个继电器的控制端。

接下来，将继电器的常开触点连接到电源的负极，将继电器的常闭触点连接到负载电器的正极。

最后，将负载电器的负极连接到电源的负极。

这样，当一个开关闭合时，继电器将吸合，使得常开触点闭合，负载电器通电；当另一个开关闭合时，继电器将断开，使得常闭触点闭合，负载电器断电。这样就实现了自锁功能。

自锁电路是一种常用的电路设计，用于实现电路的自动锁定功能。它通常由一个触发器和逻辑门组成。触发器接收输入信号，并根据特定的条件改变其输出状态。逻辑门用于控制触发器的输入信号。通过适当的连接和设置，可以实现电路的自锁功能。具体接法可以根据具体的需求和电路设计来确定。常见的自锁电路包括RS触发器、JK触发器等。在接线时，需要注意输入信号的来源和触发器的工作方式，确保电路能够正确地实现自锁功能。

自锁电路的接法如下：
常规电路接线，由电源出，到开关，过接触器，到电机，由单开关控制。自锁电路则是借助接触器的原理（通电，线圈工作，改变常开常闭状态），并联线路，达到自锁，长期运行的目的。
